پھر بھی پلاسٹک کی گرمی کی کھپت کے ساتھ جدوجہد کر رہے ہیں؟ تھرمل کنڈکیٹو پلاسٹک کے لئے یہاں ایک جامع خریداری گائیڈ ہے!

I. تھرمل کنڈکٹو پلاسٹک کی کلیدی خصوصیات

1. کارکردگی کے فوائد

وزن کا فائدہ: کثافت کے ساتھ صرف دو تہائی ایلومینیم مرکب دھاتوں کے ساتھ ، وہ مصنوعات کو ہلکے وزن میں نمایاں طور پر بڑھا دیتے ہیں۔

مولڈنگ کی کارکردگی: انجکشن مولڈنگ کے عمل کا استعمال کریں ، روایتی دھات کی مشینی میں پوسٹ پروسیسنگ اقدامات کو ختم کریں اور پیداوار کے چکروں کو مختصر کریں۔

لاگت کی تاثیر: پروسیسنگ کی کارکردگی ، مادی وزن میں کمی ، اور ماحول دوستی کی وجہ سے اعلی قیمت پرفارمنس تناسب۔

ماحولیاتی فوائد: دھاتوں اور سیرامکس کے مقابلے میں صاف ستھرا پیداوار کے عمل ، ری سائیکلیبلٹی ، اور کم کاربن فوٹ پرنٹ۔

ڈیزائن لچک: متنوع ایپلی کیشنز کے لئے پیچیدہ جیومیٹریوں اور پتلی دیواروں والے ڈھانچے کو فعال کریں۔

بجلی کی حفاظت: غیر معمولی بجلی کی فراہمی کے لئے مثالی ، بہترین موصلیت کے ساتھ تھرمل چالکتا کو یکجا کریں۔

کیمیائی استحکام: سخت ماحول میں طویل مدتی استعمال کے لئے بقایا سنکنرن مزاحمت۔

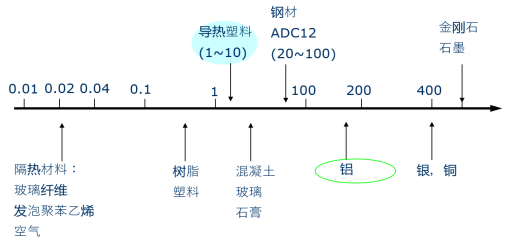

2. کارکردگی کا موازنہ

ii. تھرمل تھیوری اور حرارت کی کھپت کا ڈیزائن

1. حرارت کی منتقلی کے طریقہ کار

1. کنویکشن:

- نیوٹن کے ٹھنڈک قانون کی پیروی کرتا ہے ، سیال (جیسے ، ایئر) کی تحریک پر انحصار کرتا ہے۔ جبری طور پر کنویکشن (جیسے ، شائقین) گرمی کے تبادلے کو بڑھاتا ہے۔

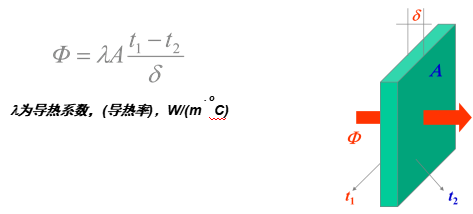

2. ترسیل:

- کارکردگی پر منحصر ہے:

- رابطے کا موثر علاقہ

- مادی موٹائی

- تھرمل چالکتا (λ)

(دھاتیں روایتی طور پر یہاں غلبہ حاصل کرتی ہیں)

3. تابکاری:

- اورکت تابکاری (8–14 μm طول موج) توانائی کی منتقلی ، جس سے متاثر ہوتا ہے:

- ہیٹ سنک جیومیٹری

- موثر تابکاری کی سطح کا علاقہ

- مادی امیسیٹی

2. تھرمل مزاحمتی ماڈل

کل سسٹم تھرمل مزاحمت (آر جے 1 - آر جے 5) ایک سیریز کا مجموعہ ہے۔ تھرمل طور پر کوندکٹو پلاسٹک دو اہم مزاحمت کو بہتر بناتا ہے:

آر جے 3 (سبسٹریٹ مادی مزاحمت)

آر جے 5 (ہیٹ سنک ایئر انٹرفیس مزاحمت)

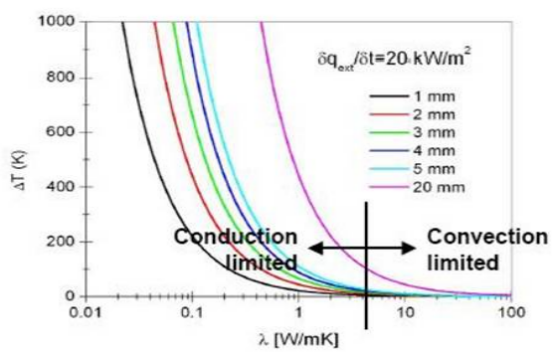

3. تنقیدی تھرمل چالکتا کی دہلیز

جب λ> 5 W/M · K اور موٹائی <5 ملی میٹر ، نقل و حمل کا غلبہ ہوتا ہے ، جس سے پلاسٹک کو دھات کی کارکردگی سے ملنے کی اجازت ملتی ہے۔

4. پلاسٹک بمقابلہ دھات تھرمل چالکتا

روایتی نظریہ: دھاتیں (جیسے ، ایلومینیم ، λ کلبہ 200 W/M · K) ایل ای ڈی گرمی کے ڈوب پر حاوی ہوتی ہیں ، جبکہ پلاسٹک (λ <1 W/M · K) ناکام ہوجاتے ہیں۔

کلیدی نتائج:

1. کم λ (<5 w/m · k): روایتی پلاسٹک (λ <1 w/m · k) انڈرپرفارم۔

2. پیشرفت کی حد (λ≥5 w/m · K + موٹائی <5 ملی میٹر): کنویکشن سے چلنے والی ، λ اثر کم ہوتا ہے۔

3. متبادل فزیبلٹی: plas20 w/m · K (دھاتوں کا 1/10) اور <5 ملی میٹر حرارت کے ذریعہ فاصلہ موازنہ کارکردگی کو حاصل کرتا ہے۔

انوویشن: تھرمل طور پر کوندکٹو پلاسٹک (λ≥5 ڈبلیو/ایم · K + پتلی دیوار ڈیزائن) دھات پر منحصر نمونے میں خلل ڈالتا ہے۔

iii. مادی ساخت اور انتخاب

1. تھرمل فلرز

دھاتی: الیکٹران سے چلنے والی (جیسے ، کیو/ال پاؤڈر)-موثر لیکن کوندک.

غیر دھاتی: فونن سے چلنے والی (جیسے ، الاو ₃ ، بی این)-بجلی سے موصلیت۔

2. فلر کارکردگی کا موازنہ

3. میٹرکس اور تشکیل

پولیمر: پی پی ایس ، پی اے 6/66 ، ایل سی پی ، پی سی - توازن درجہ حرارت کی مزاحمت ، عمل اور لاگت۔

کارکردگی کی اقسام:

موصلیت: آکسائڈ/نائٹریڈ فلرز (جیسے ، Al₂o₂ + PA6)۔

کوندکٹو: دھات/گریفائٹ فلرز (جیسے ، کاربن + PA)۔

iv. مارکیٹ کا جائزہ اور مصنوعات

1. عالمی برانڈز

سبک: ڈی ٹی کے 22 ، آکس 11315 ، آکس 10324 ، پی ایکس 111311 یو ، پی ایکس 11313 ، پی ایکس 13322 ، پی ایکس 13012 ، پی ایکس 10323

اینویلیئر: D5506 ، D3612 ، اسٹینیل-TC154/155 ، TKX1010D ، D8102 ، STANYL-TC153

سیلانیز: D5120

2. مادی انتخاب کے معیار

تھرمل کارکردگی: اعلی λ فلرز (درخواستوں کا مطالبہ کرنے کے لئے BN/sic)۔

بجلی کی حفاظت: موصلیت سے بھرنے والے فلرز (Al₂o₃/Bn)۔

مولڈیبلٹی: پیچیدہ حصوں کے لئے ہائی فلو پولیمر (جیسے ، نایلان)۔

لاگت: al₂o₃ لاگت سے موثر ہے۔ بی این پریمیم ہے۔

3. صنعت بدعات

میٹریل آر اینڈ ڈی: اعلی فلر ، کم ویسکوسیٹی کمپوزٹ (نانوفلر ٹکنالوجی)۔

کارکردگی کی پیشرفت: پلاسٹک کو موصلیت حاصل کرنا λ> 5 ڈبلیو/ایم · K.

4. مارکیٹ کا آؤٹ لک

5 جی ، ای وی ، اور منی ایل ای ڈی کو اپنانے کے ذریعہ کارفرما ، ہلکے وزن کے تھرمل حل (جیسے ، آٹوموٹو الیکٹرانکس ، پہننے کے قابل) کی طلب میں اضافہ ہوتا ہے۔
